电子元器件纯水设备的解决方案及实例说明
发布日期:[ 2021-09-02 ]    共阅 [  ] 次

 电子元器件生产用纯水设备,目前纯水水质已成为影响电子元器件产品质量、生产成品率及生产成本的重要因素之一,水质要求也越来越高。在电子元器件生产中,纯水主要用作清洗用水及用来配制各种溶液、浆料,不同的电子元器件生产中纯水的用途及对水质的要求也不同。东莞佳洁介绍下电子元器件纯水设备的解决方案及实例说明。

现以潮州三环集团公司(主要生产陶瓷插芯,阻容元件,陶瓷材料)使用纯水设备工程系统的实况,说明纯水技术在电子元器件制造中的应用。其纯水制造系统工艺流程为:原水-前级超滤--- 一级反渗透--- pH调节---二级反渗透---后级超滤

1、前级超滤

前级UF是用于去除水中的悬浊物、胶体及有机物,降低水的SDI值,确保RO的安全运行。前级UF有5组,每组45根组件,共225根组件,进水280m3/h,透过水250 m3/h,浓缩水排放,回收率约90%。组件直径5in,长43in,内压式中空纤维膜,纤维直径20mil(0.51mm),共有2940根纤维,膜面积132ft2,膜材料为PS(聚砜),截留分子量8万。超滤前采用5μm保安过滤器。

2、一级RO

水中加入还原剂Na2SO3(加药量为水中余氯值的1.8倍)以防止余氯氧化腐蚀RO膜,加入防垢剂(NaPO3)6(加药量为5ppm)以防止CaCO3、CaSO4等在RO膜上结垢,再经5μm 保安过滤器后由高压泵打进一级RO。一级RO有4组,均为二段。其中三组为每组8根膜容器,呈(5+3)排列,第4组为11根膜容器,呈(8+3)排列,膜容器由FRP(玻璃钢)制成,每根内装6个RO元件,总共为210个RO元件,进水250m3/h,透过水188m3/h,浓缩水排放,回收率为75%,脱盐率>90%(初始脱盐率>99%),操作压力1.55MPa。RO元件为美国(海德能)公司生产,型号CPA3。元件直径8in,长40in,卷式膜,膜面积400ft2,膜材料为芳香聚酰胺复合膜,元件脱盐率≥99.5%。

3、二级RO

一级RO水箱出水中一部分进入A系统,先加NaOH(CP级)调节pH为8.2-8.6,使水中CO2生成HCO3-,被二级RO除去,以减轻混床离子交换的负担,采用二级RO可以使混床再生周期延长一倍,减少再生酸碱耗量,并可进一步去除TOC和胶体物质。二级RO前采用3μm保安过滤器,二级RO为一组三段,共10根膜容器,按(6+3+1)排列,每根容器内装6只RO元件,共60只RO元件,进水70m3/h,出水62m3/h,浓水排至超滤水箱,回收率为90%,脱盐率>70%(初始脱盐率>80%),RO元件的生产厂、型号与一级RO相同。

4、后级超滤

后级UF是用于去除水中的微粒、微生物、胶体、有机物等的终端过滤设备。

A系统后级UF为3组,每组18支,共54支组件,进水92m3/h,出水90m3/h,浓水排至一级RO水箱,回收率约98%。UF组件为美国Romicon公司生产,型号HF-132-20-PM10,组件直径5in,长43in,内压式中空纤维膜,纤维直径20mil(0.51mm),共有2940根纤维,膜面积132ft2,膜材料为PS(聚砜),截留分子量1万。

B系统后级UF为8组,每组9支,共72支组件,进水168m3/h,出水164m3/h,回收率约98%,UF组件制造厂及型号与A系统后级UF相同。

C系统后级UF有3支组件,进水4m3/h,出水3.9m3/h,回收率约98%,UF元件为美国HYDRANAUTICS公司生产,型号4040-FTV-2120,组件直径3.94in,长40in,卷式膜,膜面积55ft2,膜材料为聚烯烃,截留分子量5万。

5、微滤

本系统的微滤可分为三类,第一类为前级UF、RO前的保安过滤器,用于去除水中的悬浊物微粒,降低水的SDI值,滤芯为PP(聚丙烯)膜摺迭式滤芯,孔径为5μm或3μm。第二类在离子交换后,用于滤除离子交换树脂碎片,滤芯为PP膜摺迭式滤芯,孔径为1μm。第三类在UV杀菌器后,用于滤除微生物尸体,滤芯为N-6(尼龙6)膜摺迭式滤芯,孔径为0.45μm或0.2μm。

二、电子元器件生产用纯水设备解决方案

1.原水-砂炭过滤器-精密过滤器-原水箱-阳床-阴床-混床(复床)-纯水箱-纯水泵-后置精密过滤器-用水点

2.原水-砂炭过滤器-精密过滤器-原水箱-反渗透设备-混床(复床)->纯水箱-纯水泵-后置精密过滤器-用水点

3.原水-砂炭过滤器-精密过滤器-原水箱-反渗透设备-电去离子(EDI)-纯水箱-纯水泵-后置精密过滤器-用水点

东莞佳洁拥有多项超纯水专用膜核心技术,专业量身定制水处理方案,可将水质达到18.2MΩ、溶解氧含量3~10ug/L,完全符合电子元器件生产用水需求。

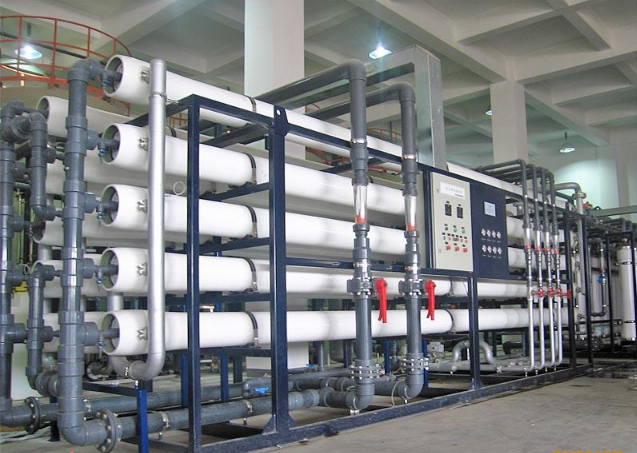

      潮州三环集团公司超滤+二级反渗透纯水项目

佳洁公司20年专业从事水处理设备的技术开发、生产及工程设计施工于一体的创新型高新技术企业,公司有着雄厚的技术力量及丰富的工程实施经验,已成功服务于国内8600多家商户,以水处理解决方案技术为核心,为客户量身制作最适合的水处理设备。公司长期从事纯水设备的研发,生产,安装,维修,出租为一体的水处理服务公司,集了众多膜水分离专业技术人才,公司主营:RO反渗透纯水设备离子交换,中水回用循环水预处理,edi员工直饮水,生活饮用水,净化水处理设备。
