长沙瑞正电镀涂装纯水设备实例分享:介绍该电镀涂装纯水设备的出水水质,详细工艺,控制部分,自动部分,及经济效益做出说明:
一,电镀涂装纯水设备产水指标如下:
二,电镀涂装纯水设备介绍:
2.1、超滤
超滤膜组件是一种中空纤维内压式超滤膜组件,超滤膜中空丝内径为 1.0mm 或 1.2mm,超滤膜平均截留分子量为80,000道尔顿。超滤膜的材料为改性PVC,经过改性后的PVC具有亲水性好、耐有机污染、耐酸碱等特点。
超滤膜的设计参数详见其技术手册,并依据其提供的膜通量参数,选用了5根LH3-1060-V 型超滤膜,制备了一台设计流量5吨/时的超滤模块一组,并配置了PLC自动控制。辅助系统包括气动蝶阀、流量计、压力表、反冲洗系统、次氯酸钠加药系统各一套。
2.2、反渗透
① 基本原理
当纯水和盐水被半透膜隔开,半透膜只允许水通过而阻止盐通过,此时膜纯水侧的水会自发地通过半透膜流入盐水一侧,这种现象称为渗透,若在膜的盐水侧施加压力,那么水的自发流动将受到抑制而减慢,当施加的压力达到某一数值时,水通过膜的净流量等于零,这个压力称为渗透压力,当施加在膜盐水侧的压力大于渗透压力时,水的流向就会逆转,此时,盐水中的水将流入纯水侧,上述现象就是反渗透处理的基本原理。
② RO反渗透膜
RO反渗透膜采用的是美国陶氏化学公司产品,参考其提供的设计数据,本次选用的为BW30-400型。具体的膜参数详见膜技术手册。
RO系统采用两级排列,分别为一级两段,二级三段排列方式。设计产水量6吨/时。膜的外壳选用的为MEMSHELL的 80S300-6型FRP材质的压力容器,配置了相应的电导仪、流量计、高低压开关、高低压泵、安全阀、气动蝶阀、PLC电动控制系统、药洗系统、前端保安系统、加药系统、ro水箱等。
2.3、EDI
EDI是一种将离子交换技术、离子交换膜技术和离子电迁移技术相结合的纯水制造技术。它巧妙的将电渗析和离子交换技术相结合,利用两端电极高压使水中带电离子移动,并配合离子交换树脂及选择性树脂膜以加速离子移动去除,从而达到水纯化的目的。
系统设计1套,产水量6 吨/时。EDI采用美国西门子。配置了就地控制箱、手动蝶阀、压力传感器、电阻仪、流量计等。
2.4、电镀涂装纯水设备工艺流程
2.4.1、主系统
原水→原水泵→预处理→超滤系统→超滤水箱→一级反渗透→纯水箱→纯水泵→EDI→超纯水箱→用水点
2.4.2 辅助系统
○次氯酸钠加药系统
○阻垢剂注入系统
○膜清洗系统
2.5、控制部分
本水处理系统的控制分手动及 PLC 控制两部分:
(一)、手动部分
1、整个系统的药剂配比部分。
2、反渗透膜组件的化学清洗部分。
3、系统自动部分不能正常运行情况下,可采用手动运行。
(二)、自动部分
1、原水进水采用超声波液位控制;
2、自清洗过滤器部分;
3、超滤反冲洗系统及次氯酸钠加药系统 PLC 自动控制。
4、超滤、反渗透、EDI主模块系统采用 PLC 自动控制。
5、整个系统中采用了仪表自动上传控制。
3、经济效益分析
该电镀涂装纯水设备固定投资25万元,占地面积在10平以内,年平均运行费用4万,单位运行费用在2元/吨水,达到了预期目的。

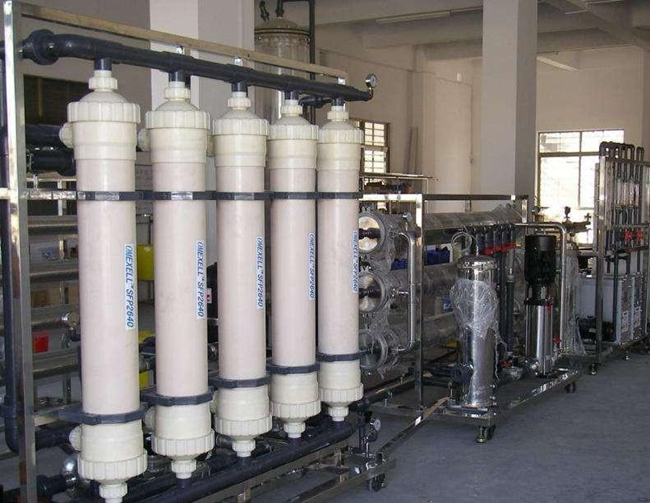

长沙永胜电镀涂装厂用纯水设备
