揭阳纯水设备厂家,分享东莞佳洁和揭阳炳发五金制品合作实例-如何设计1T/H双级纯水设备方案:
一.概述
1.1.本方案是设计的纯水处理系统是用于1m3/H纯水专案。
2.2.在系统中,我們以贵厂要求标准及实用性,低成本为设计基准,并考虑了将来原水质变差及用水量水质要求增加时,系统的适用性以及未来的改造性,不致于未来重复投资、浪费资金。
2.3.本系统设计针对降低成本、减少废水污染量、降低操作成本及简易化的管理、控制、操作,故采用多介质过滤、活性炭过滤、软化、双级RO、精混床、紫外线杀菌器的设计。
2.4.系统管路为符合国际制造业标准要求,采用SUS304、UPVC管。
2.5.系统入口水质
2.5.1入口水质要求:(2016.3.2抽水提供自来水)
pH
|
7.19
|
|
|
|
|
|
|
浊度(NTU)
|
1.0
|
|
|
|
|
|
|
导电率(μs/cm)
|
503
|
|
|
|
|
|
|
硬度(mg/l)
|
298.02
|
|
|
|
|
|
|
P碱度(mg/l)
|
ND
|
|
|
|
|
|
|
M碱度(mg/l)
|
105.78
|
|
|
|
|
|
|
氯化盐(mg/l)
|
60.39
|
|
|
|
|
|
|
硫酸盐(mg/l)
|
57.58
|
|
|
|
|
|
|
磷酸盐(mg/l)
|
ND
|
|
|
|
|
|
|
铁份(mg/l)
|
0.32
|
|
|
|
|
|
|
硅酸盐(mg/l)
|
3.19
|
|
|
|
|
|
|
2.6本流程为防冬季低温,故全部为室内型;
2.7原水供应动力由揭阳炳发五金制品提供(每小时大于3m3/H)
二,设计条件
3.1.设计要求
纯水设备厂家设计的这套水处理系统是根据以下条件要求进行设计的。
3.2.系统能力
系统构成
|
其中出水量
|
产水指标
|
1
|
多介质过滤器
|
2.5 T/H
|
Tb(浊度) ﹤ 5NTU
|
2
|
活性碳过滤器
|
2.5 T/H
|
Cl(余氯) ND
|
3
|
软化器
|
2.5 T/H
|
T.H(硬度) ﹤5ppm
|
4
|
双级逆渗透系统
|
1T/H
|
Cond(导电率) ﹤2μs/cm
|
5
|
精混床
|
1T/H
|
比电阻 >5MΩ·cm
|
3.3.运行条件
操作方式:全自动
原动力消耗(业主提供至工程区域)
项 目
|
所 需 规 格
|
业 主 提 供
|
原 水
|
2.5 T/H、1"入水管
|
2.5T/H、1"入水管
|
电力供应
|
380V 3¢ 50Hz 6KW
|
380V 3¢ 50Hz 6KW
|
气
|
空压≥6kg/cm2,1/2"镀锌铁管
|
空压≥6kg/cm2,1/2"镀锌铁管
|
3.4.主要设备产水水质指标及验收标准
本方案纯水系统的出水水质如下表所示
项 目
|
水质标准
|
检测方法
|
备注
|
软 化
|
<5ppm as CaCO3
|
EDTA
|
|
双级逆渗透系统
|
<2μs /cm at 25℃
|
线上式导电率表
|
|
MB
|
>5MΩ·cm
|
线上式比电阻测试仪
|
|
四.系统设计说明(工艺流程图)
本系统包括:原水箱、原水增压泵、多介质过滤器、碳滤、树脂软化器、阻垢剂加药系统、保安过滤、RO高压泵、RO系统、RO清洗系统、纯水箱、纯水泵、精混床、紫外线杀菌器、精密过滤器。
系统配制参数
4.1 原水箱——1台
容积
|
2.5M3
|
材质
|
不锈钢
|
液位开关
电磁阀
|
型号:AB
材质:PE
数量:1只
品牌:雷达
型号:PU220-06A
规格:DN20
材质:黄铜
数量:1只
|
手动球阀
|
规格:DN20
材质:UPVC
数量:1只
备注:与电磁阀为旁路
|
4.2 原水增压泵——2台
型号
|
CHL2-50
|
流量
|
2.5吨/小时
|
扬程
|
33米
|
功率
|
0.55KW
|
材质
|
不锈钢
|
品牌
|
南方
|
备注
|
一备一用
|
4.3 多介质过滤器——1套
流量
|
2.5吨/小时
|
桶体
|
规格:2472
材质:玻璃钢
品牌:JIAJIE
|
自动控制多路阀
形式
|
型号:2850
材质:铜
功能:运行、反洗、正洗全自动控制
压力式
|
滤料
|
级配石英砂
石英砂:450 Kg
优质无烟煤:65 Kg
|
压力表
|
规格:0-1Mpa
数量:1个
|
4.4 活性碳过滤器——1套
流量
|
2.5吨/小时
|
桶体
|
规格:2472
材质:玻璃钢
品牌:JIAJIE
|
自动控制多路阀
形式
|
型号:2850
材质:铜
功能:运行、反洗、正洗全自动控制
压力式
|
滤料
|
石英砂垫层:100 Kg
果壳活性炭:125 Kg
|
压力表
|
规格:0-1Mpa
数量:1个
|
4.5 树脂软化器——1套
流量
|
2.5吨/小时
|
|
桶体
|
规格:2472
材质:玻璃钢
品牌:JIAJIE
|
|
自动控制多路阀
形式
|
型号:2850
材质:铜
功能:运行、反洗、正洗全自动控制
压力式
|
|
滤料
|
阳树脂
型号:SK1B
数量:300L
|
|
压力表
|
规格:0-1Mpa
数量:1个
|
|
备注
|
含再生用盐箱、盐阀
|
4.6 保安过滤器——1套
型号
|
BA5-20
|
能力
|
2.5吨/小时
|
外壳
|
不锈钢
|
滤芯
|
规格:20"
材质:熔喷PP,5μm
|
|
数量:5支
|
4.7 双级反渗透系统——1套
型号
|
RO-1DP
|
产水量
|
1吨/小时
|
设计水温
|
25℃
|
一级反渗透膜
|
类型:ESPA2-4040
材质:聚酰胺
数量:8支
|
一级反渗透膜壳
|
型号:4080
材质:SUS304不锈钢
数量:4支
|
一级高压泵
|
型号:CR3-23
流量:2.5吨/小时
扬程:130米
功率:2.2Kw
材质:不锈钢
数量:1台
品牌:GrundFOS格兰富(丹麦)
|
中间水箱
|
容积:1000L
|
|
材质:PE
|
级间PH调节
系统
|
PH计:PR75-C
计量泵:DPG601
品牌:意大利SEKO
药箱:120L
|
二级反渗透膜
|
类型:LFC2-4040
材质:聚酰胺
数量:4支
|
二级反渗透膜壳
|
型号:4080
材质:SUS304不锈钢
数量:2支
|
二级高压泵
|
型号:CR3-19
流量:1.5吨/小时
扬程:120米
功率:1.5Kw
材质:不锈钢
数量:1台
|
压力表
|
规格:0-10Kg/cm2 2个
0-30Kg/cm2 6个
品牌:SUNFLY
|
面板流量计
|
型号:10GPM
数量:4台
品牌:SUNFLY
|
电导仪
|
型号:EC430
数量:3台
|
压力保护
|
型号:K6低压
数量:3
品牌:Fanico
|
阀门
|
RO进水电动阀:DN40 1个
DN20 1个
冲洗进水电动阀:DN20 1个
|
电控
|
PLC程序控制器
低压电器:施奈德等
|
机架
|
不锈钢
|
管道
|
UPVC
|
4.8 化学清洗装置——配套
清洗泵
|
型号:CHL2-40
流量:1吨/小时
扬程:25米
功率:0.55Kw
材质:不锈钢
品牌:南方
数量:1台
|
清洗过滤器
|
规格:20〞
外壳:塑料
滤芯:熔喷PP,5um
|
清洗水箱
|
容积:250L
材质:PE
|
备注
|
含压力表、流量计、管阀件
|
4.9 纯水箱——1台
4.10 纯水泵——2台
型号
流量
扬程
功率
材质
品牌
|
CHL2-40
1吨/小时
30米
0.55Kw
不锈钢
南方(压力罐)
|
4.11 精混床——2套
能力
桶体
滤材
压力表
流量计
电阻仪
管路
备注
|
1吨/小时
规格:
材质:玻璃钢
数量:2台
树脂:50L*2SET
品牌:日本Diaion
规格:0-1Mpa
数量:2个
规格:0-4吨/小时
材质:有机玻璃管道式
数量:1个
型号:EC430
数量:1台
UPVC
一用一备,连续运行
|
4.12 紫外线杀菌器——1台
型号
能力
外壳
灯管
波长
|
LB6
1吨/小时
不锈钢
石英管
254nm
|
4.13 精密过滤器——1套
规格
材料
精度
数量
|
JB3-10
SUS304
0.2nm
3支
|
五,揭阳炳发五金制品1T/H纯水设备装配工程说明:
5.1.管线工程
1.预处理系统采用UPVC管材质管理;
2.纯水设备主机低压部分为UPVC配管、高压部分为SUS304配管;
3.排水管均为PVC管材。
5.2.阀类
1.3"φ以下采用球阀或隔膜阀,3"φ(含)以上采用蝶阀。
5.3电气工程
1. 控制箱(盘),材质一律采用SS-41加粉体静电涂装。
2. 动力导线至少2.5mm2以上,仪表讯号线采用铜网电线隔离线。
3.配电之导线采用PVC管,明管施工。
4.控制方式:前处理设备之起停,皆由各别之“运转-停止-运转”选择钮来控制,并有相对应之指示灯 (“ON”红灯,“OFF”绿灯),R.O设备之起停皆由各别之“手动-停-自动”选择按钮来控制并有相对应之指示灯(“ON”红灯,“OFF”绿灯)
5.本电力系统短路电流: 380V级10KA。
6.每一单独之低压动力设备皆设置分路过电流保护器,操作起动器,超载保护器,设备接地。
7.每台马达设一故障警示灯,马达Thermal Relay跳脱时,该故障警示灯亮,且该故障警示灯亮,且该段之处理设备停止运转。
以上就是对揭阳纯水设备厂家的说明,纯水设备选购四原则:设备稳定性,使用寿命,价格方面,售后服务体系等。

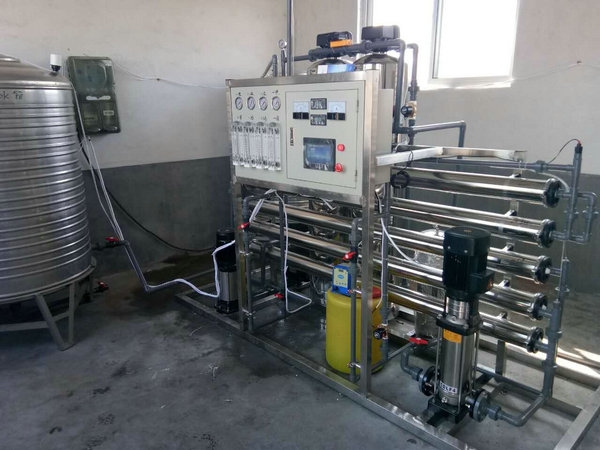

揭阳炳发五金制品1T/H双级纯水设备
