管道式超纯水系统是指有突出的综合性能 ABS树脂的冲击强度、抗蠕变性及耐腐蚀性都很好的材料，使用温度为-40~95℃。与金属管及其它塑料管及其它塑料管相比，其原材料经过改性，具有均匀细腻的Beta晶型结构，具有极高的化学稳定性和耐高温性，广泛应用于钢厂、烟气脱硫、工艺冷却水和化工行业的耐腐蚀性介质输送。管道式超纯水系统也是保证高质量水质的一个重要因素，因此超纯水管路系统的设计十分重要。小编以广西某杂钢治炼厂超纯水管路系统的设计为例，详解超纯水管路系统的设计原则和特点
2.1管道式超纯水系统的设计原则
（1)管道式超纯水系统建议配置在检测室的顶层楼面上并尽量布置在一间单独的房间内，室内考虑水通过管路送往各楼层用水点，管路中多余的存水循环返回至源水桶作为源水。
（2）超纯水制备系统的源水建议采用水质尽可能高并容易供给的水，为保证源水的高水质，可采用厂区纯水制备站或软化水站的出水作为源水。为保证源水的稳定供给，配置至少一个源水桶作为源水的临时存储。
（3）超纯水制备系统的出水建议采用至少一个超纯水桶作为出水的临时存储，为保证出水水质的高要求，超纯水桶的材质应选用不污染水质的材料制作。
（4)管道式超纯水系统的输送主管和输送支管建议布置在楼层以下约100mm位置，采用吊架悬吊和管卡固定，吊架和管卡安装间距不大于1m。
（5）管道式超纯水系统的配置方式通常有树形管路配置和蛇形管路配置两种方式。树形管路配置方式是在主输送管上接出多根支管并由支管将超纯水连接至各用水点。树形配置的管路相对集中，便于施工和检修。蛇形管路配置方式是采用单根输送管路依次连接至各用水点。蛇形配置的管路具有单一，管路阻力小的特点。
（6）超纯水输送管管材的选择非常重要，既要满足水质的高要求，又要保证施工的便利和经济合理。超纯水输送管常用的管材主要有PVC、CPVC、SGP、SGP(RL)、SUS304、SUS316、UPVC 和 PVDF等甲，其中PVDF材质管路使用性能比较好，基本无离子析出物，非常符合超纯水管路的选材，但缺点是价格昂贵，超过10万元/”。在超纯水管路系统的施工过程中，既要满足管路系统的密闭要求，又要提高施工人员的洁净意识，避免因施工不当对管路造成污染，引发水质质量事故。
（7)超纯水设备系统的使用寿命与源水水质、日常维护等有紧密的联系。源水的水质差并且日常不注意清洗，会严重缩短超纯水制备系统的使用期。与水介质长时间接触的源水桶、反渗透膜表面容易产生菌膜，从而产生设备运转异常、滤膜阻塞、系统漏水等问题。为防止菌膜的产生，应定期对反渗透膜进行消毒、更换并清洗源水桶。
（8)超纯水设备系统能力大小的选取应依据用水量确定，一般遵循“两倍关系”的原则。如果用水量为200L/d，则建议选用一台能力为100L/h的超纯水机。如果系统的能力过小，耗材会消耗很快，而能力过大则造成浪费。
（9）为保证超纯水水质的稳定，建议对管道式超纯水系统的水质进行实时在线监测。
佳洁纯水设备小编分享下案例：杂铜治炼厂管道式超纯水系统应严格按照相关的国家标准、行业规范设计并结合成熟经验进行配置和施工。广西某杂铜冶炼厂检测室是一幢单独的三层双面建筑物，超纯水设备系统集中配置在检测室顶层楼面的纯水制备室内，制得的超纯水采用UPVC管路并按树形管路循环配置方式输送至各用水点。

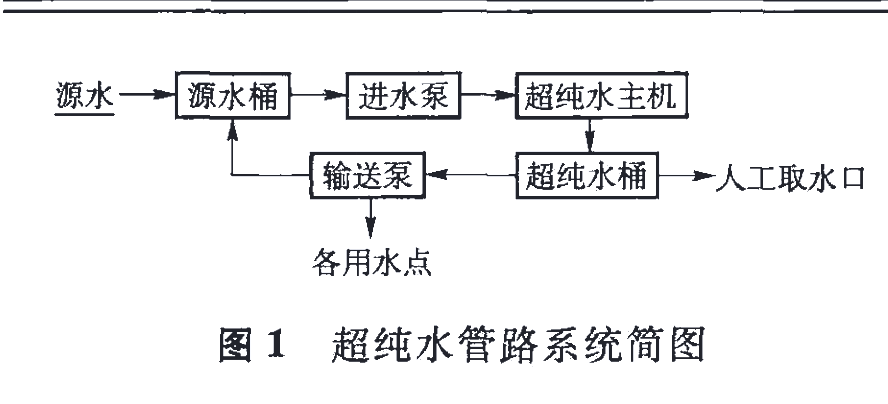

管道式超纯水系统流程
广西某杂铜冶炼厂的规模为年产30万t阴极铜，为与其产能相配套设置了一个检测室并选用一台产水能力为l00L/h的超纯水机。从厂区软化水站送来的源水送入源水桶临时存储，存储的源水由进水泵送往超纯水主机制水，制得的超纯水进入超纯水桶并在输送泵的作用下通过UPVC输送管送往各用水点（共16个），部分未用尽的存水返回至源水桶内作为超纯水制备用的源水。为方便超纯水的取用，在超纯水桶上留有一个人工取水口。
源水水质：pH值（25℃）7~8、电导率(25℃）0.1～0.2mS/m，进水量不小于500L/h。经过超纯水主机制备后的出水电导率达到0.005mS/m(25℃)，满足GB/T6682-2008《分析实验室用水规格和试验方法》中一级水的水质要求。
管道式超纯水系统简图
管道式超纯水系统是佳洁纯水设备公司传统优势领域，多年来公司注重自主研发，同时不断引进和消化吸收国内外先进技术并成功应用于工程实践，目前佳洁纯水设备公司已经在国内外参与完成了数以百计的管道式超纯水设备系统项目，赢得了客户的一致好评，目前已成功应用在冶炼，半导体、IC芯片封装、集成电路块、显象管、液晶显示器、玻壳、、光学、光电、热电厂、汽车制造、制药行业，我们将继续技术创新为客户提供行之有效并经济节约的解决方案，为客户创造巨的价值。
